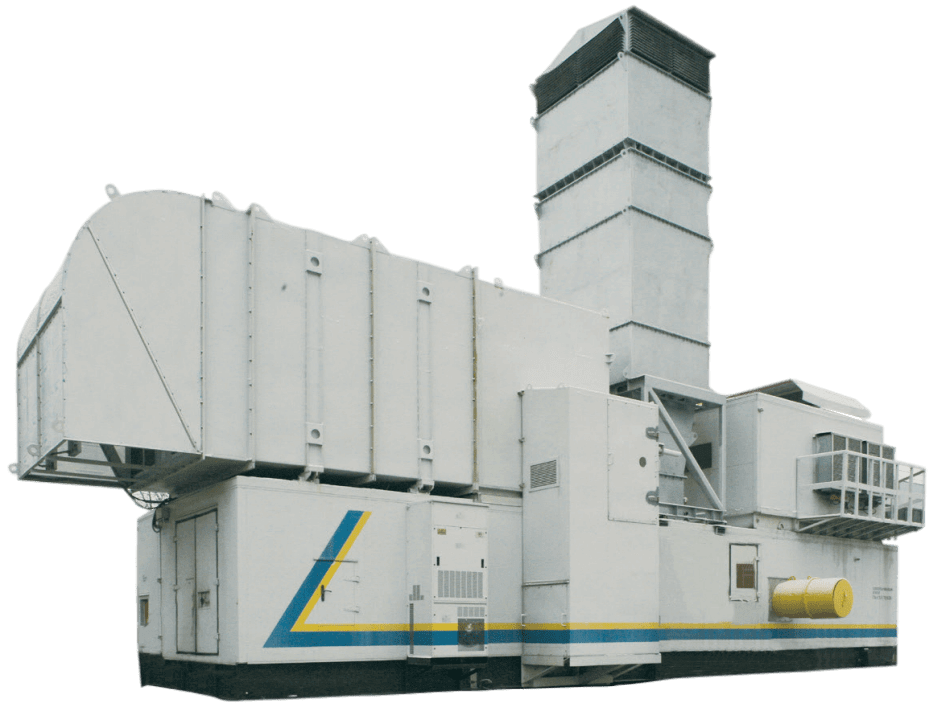

Агрегат газоперекачивающий ГПА-К/5,5-ГТП/6,3 СК предназначен для установки на линейных компрессорных станциях магистральных газопроводов, дожимных компрессорных станциях газовых месторождений и других объектах с целью сжатия и транспортировки природного газа.
Конструкция ГПА обеспечивает его быстрый монтаж на объекте без сварочных работ, а также возможность демонтажа ГПА и его установку в другом месте без ухудшения эксплуатационных характеристик
Основные направления
- Техническое и гарантийное обслуживание газоперекачивающих агрегатов (ГПА) и газотурбинных приводов (ГТД)
- Лицензионный ремонт
- Поставка
- Монтаж
-
На территории Узбекистана
Компания предоставляет своим клиентам широкий спектр услуг:
- Конструкторское сопровождение
- Техническая поддержка
- Поставка запасных частей
- Средний и капитальный ремонт
- Гарантийное обслуживание
- Клиентская поддержка
- Предоставление и актуализация эксплуатационной документации
Агрегат газоперекачивающий ГПА
| Наименование | Ед. измерения | Значения |
|---|---|---|
| Номинальная мощность | МВт | 6,3 |
| Производительность, — приведенная к температуре 293К(+200С) и давлению 0,101 МПа(0,33кг/см2) - по условиям всасывания | МПа (кгс/см2) МПа (кгс/см2) |
3,79 (38,62) 5,49 (56,03) |
| Номинальная частота вращения роторов силовой турбины привода и нагнетателя | с-1 (об/мин) | 36,67 (8200) |
| Эффективный КПД привода на номинальном режиме, не менее | % | 31 |
| Политропный КПД компрессора | % | 82 |
| Габаритные размеры (длина х ширина х высота) | M | 8,05 х 5,95 х 12,0 |
| Масса | T | 70,0 |
- Высокая экономическая эффективность – КПД привода – 31%
- Высокие показатели надежности
- Высокие ресурсные показатели – назначенный ресурс основных узлов 100 000 часов (с перспективой увеличения до 200 000 часов)
- Рациональная компоновка оборудования ГПА, обеспечивающая минимальные габаритные размеры и соответственно металлоемкость
- Высокие экологические показатели и низкий уровень шума – 80 дБ “А”
- Оригинальная конструкция КВОУ с эффективным, малогабаритным глушителем шума
- Низкие эксплуатационные затраты
- Выполнение монтажных работ не требует сварки
- Оптимизация работы вентиляторов за счет применения частотно-управляемых приводов
- Современная система автоматического управления на передовой элементной базе с применением интеллектуальных датчиков
- Применение СГУ (сухих газодинамических уплотнений) в опорах нагнетателя
- Автономная (входящая в состав ГПА) система подачи барьерного воздуха в СГУ
- Эффективная система климат-контроля, обеспечивающая эксплуатацию оборудования ГПА в стабильных по температуре и влажности условиях;
Основное и вспомогательное оборудование ГПА поставляется в полной заводской готовности.
Агрегат газоперекачивающий блочно-контейнерного исполнения включает:
Блок-контейнер агрегатный̆
- центробежный нагнетатель природного газа
- газотурбинный привод
- вспомогательные системы, обеспечивающие работу и защиту нагнетателя и газотурбинного привода (системы пожаротушения, газовой сигнализации, освещения, вентиляции и климат-контроля)
Комплексное воздухоочистительное устройство с шумоглушителем;̆
Двухступенчатый шумоглушитель выхлопӑ
Блок воздушных маслоохладителей̆
Блок электротехнический ̆
Блок подготовки барьерного воздухӑ
Монтаж блоков ГПА заключается только в установке основного агрегатного блока на фундамент, присоединении к нему вспомогательных блоков и подключении к внешним коммуникациям.
Блочно-контейнерное исполнение ГПА позволяет производить его транспортировку железнодорожным, авиационным, водным и автомобильным транспортом.

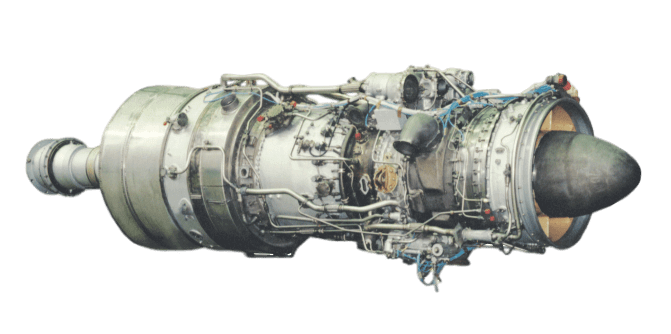

Газотурбинный привод с двухвальным газогенератором и силовой турбиной левого и правого вращения
Разработчик
ГП «Ивченко-Прогресс»
Номинальная мощность (Н=0, МСА), кВт
8 000
Номин. частота вращения ротора силовой турбины, мин-1
8 200
АИ-336-2-8 – правого вращения. При необходимости могут быть выполнены модификации ГТП с частотами вращения 5000 или 3000 мин-1, а также ГТП АИ-336-1-8 – левого вращения.
Топливо
газообразное (природный или нефтяной газ)
По желанию заказчика приводы могут быть переоборудованы для работы на жидком топливе – керосине РТ, ТС-1 или аналогичном топливе зарубежного производства.
Эффективный кпд, %
не менее 32
Габаритные размеры,мм
3 932,5 х 1 068,0 х 1 227,4
Масса, кг
1470

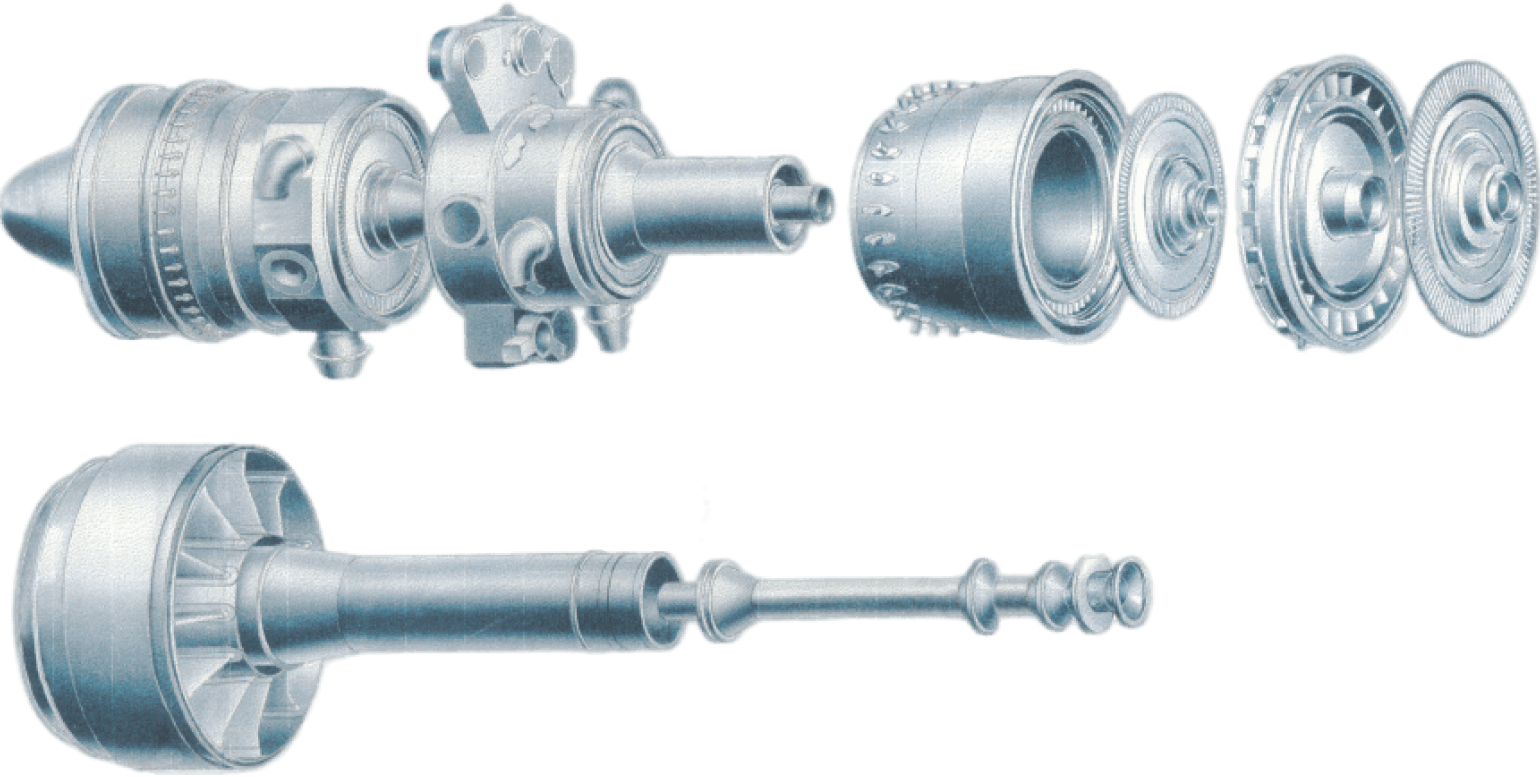

1
компрессор низкого давления;
2
корпус промежуточный с компрессором низкого давления;высокого давления — Главный модуль;
3
камера сгорания;
4
ротор турбины высокого давления;
5
корпус опор турбин высокого;
6
ротор турбины низкого давления;
7
силовая турбина;
8
балка коническая;
9
силовой валопровод;

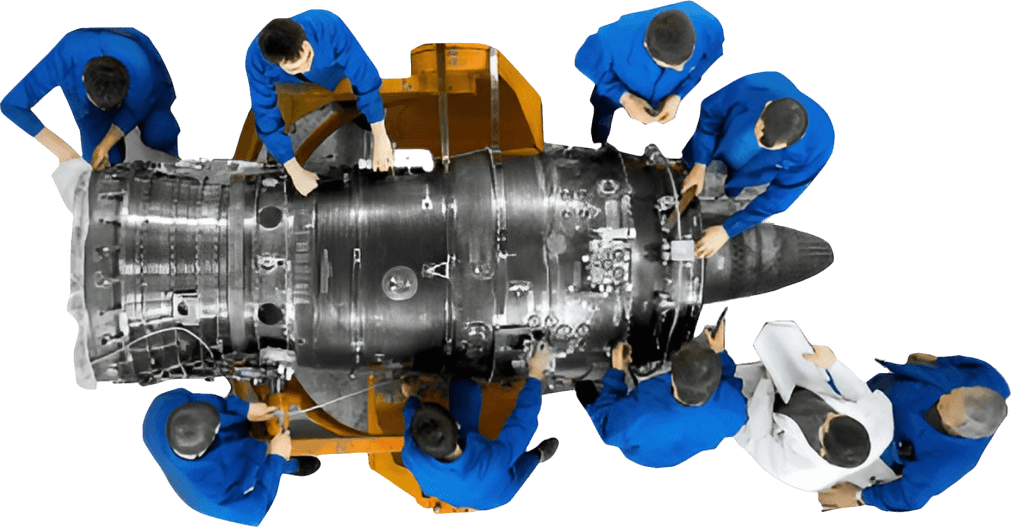

Техническое обслуживание
MSI Energy осуществляет техническое сопровождение каждого поставленного агрегата в течении всего срока эксплуатации.

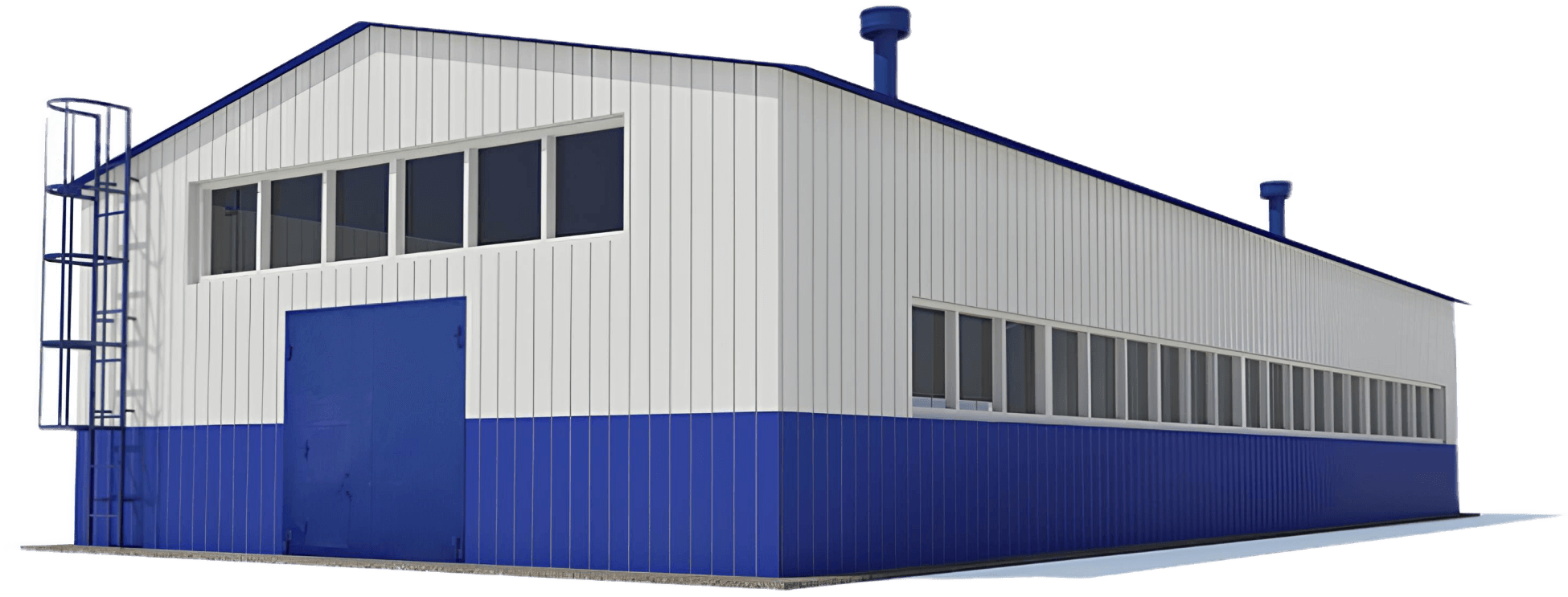

Уровень сервиса MSI Energy позволяет с высоким качеством восстанавливать привода в условиях производственно- технического центра в Узбекистане.
Предприятие сертифицировано для всех типов работ по ремонту и техническому обслуживанию приводов.
